Конвейеры с пластиковой модульной лентой для пищевых и производственных линий. Виды модульных лент, преимущества, применение и рекомендации по выбору.
На пищевом производстве конвейер может работать в условиях постоянной влажности, регулярной мойки, перепадов температуры и непосредственного контакта с продуктом. В таких процессах обычная конвейерная лента не всегда является оптимальным решением.
Альтернатива — конвейер с пластиковой модульной лентой. Его рабочая поверхность состоит из отдельных пластиковых модулей, соединенных шарнирными стержнями.
Такая конструкция позволяет подобрать поверхность под конкретный технологический процесс: сделать ее сплошной или открытой, добавить поперечные перегородки, организовать отвод воды или построить поворотный участок транспортной линии.
Как работает модульный конвейер
В отличие от многих классических ленточных конвейеров, движение модульной ленты обеспечивается за счет зацепления со специальными приводными звездочками.
Это обеспечивает контролируемое движение полотна и снижает зависимость привода от трения между лентой и барабаном.
Основные элементы системы:
- пластиковая модульная лента;
- приводной и ведомый валы;
- звездочки;
- мотор-редуктор;
- несущая рама;
- направляющие;
- боковые ограничители и перегородки.
Для пищевых производств конструкцию конвейера часто выполняют из нержавеющей стали.
Какие бывают модульные ленты
Сплошная лента (Flat Top) имеет относительно ровную поверхность и подходит для упаковок, контейнеров, хлебобулочных и кондитерских изделий.
Перфорированная лента (Flush Grid) пропускает воду и воздух. Ее используют после мойки овощей и фруктов, а также на участках охлаждения и частичного удаления влаги.
Лента с открытой структурой применяется там, где необходим интенсивный воздухообмен или прохождение технологической среды через рабочую поверхность.
Лента с перегородками позволяет транспортировать продукт под углом. Такое решение используется для овощей, фруктов, полуфабрикатов и другой продукции, которая может скатываться на наклонном конвейере.
Поворотная модульная лента позволяет менять направление движения продукции и строить транспортные трассы с учетом реальной планировки цеха.
Где используются модульные конвейеры
Наиболее востребованы такие системы в пищевой промышленности и переработке.
Модульная лента может использоваться для транспортировки:
- картофеля, моркови, свеклы и лука;
- фруктов;
- мяса и мясных полуфабрикатов;
- рыбы;
- замороженных продуктов;
- хлеба;
- кондитерских изделий;
- упаковок и контейнеров;
- готовой продукции.
Особенно интересны модульные конвейеры для процессов, где транспортировка совмещается с мойкой, стеканием воды, охлаждением, инспекцией или подачей продукта на следующую технологическую операцию.
Модульная или обычная конвейерная лента?
Модульная лента не является универсальной заменой PVC- или PU-ленте.
Для сухих коробок или простой упакованной продукции обычный ленточный либо роликовый конвейер может быть дешевле и проще.
Преимущества модульной конструкции проявляются там, где важны:
- работа во влажной среде;
- возможность отвода воды;
- различные типы рабочей поверхности;
- транспортировка под наклоном;
- поворотные участки;
- локальная замена поврежденных модулей;
- интеграция в технологическую линию.
При повреждении части полотна можно заменить отдельные элементы, а не всю ленту.
Есть ли недостатки?
Да. Модульные системы обычно имеют более высокую начальную стоимость по сравнению с простыми ленточными конвейерами.
Кроме того, утверждение, что любую модульную ленту легко мыть, неверно. Остатки продукта могут накапливаться в шарнирах и соединениях, поэтому для пищевых производств необходимо правильно подбирать конструкцию ленты и обеспечивать доступ для санитарной обработки.
Также следует учитывать температурный диапазон материала. Полипропилен, полиэтилен и полиакеталь имеют разные механические и температурные характеристики.
Как выбрать модульный конвейер
Выбор начинается с продукта, а не с модели оборудования.
Необходимо определить:
- минимальные и максимальные размеры продукта;
- массу;
- температуру;
- влажность;
- необходимую производительность;
- условия мойки;
- требуемую скорость;
- необходимость подъема или поворота;
- оборудование до и после конвейера.
Например, после мойки картофеля может быть целесообразна перфорированная модульная лента, позволяющая отводить воду.
Для небольших кондитерских изделий важнее минимизировать зазоры и обеспечить стабильные переходы между транспортерами.
Для замороженных полуфабрикатов ключевым становится выбор материала, сохраняющего необходимые свойства при рабочей температуре.

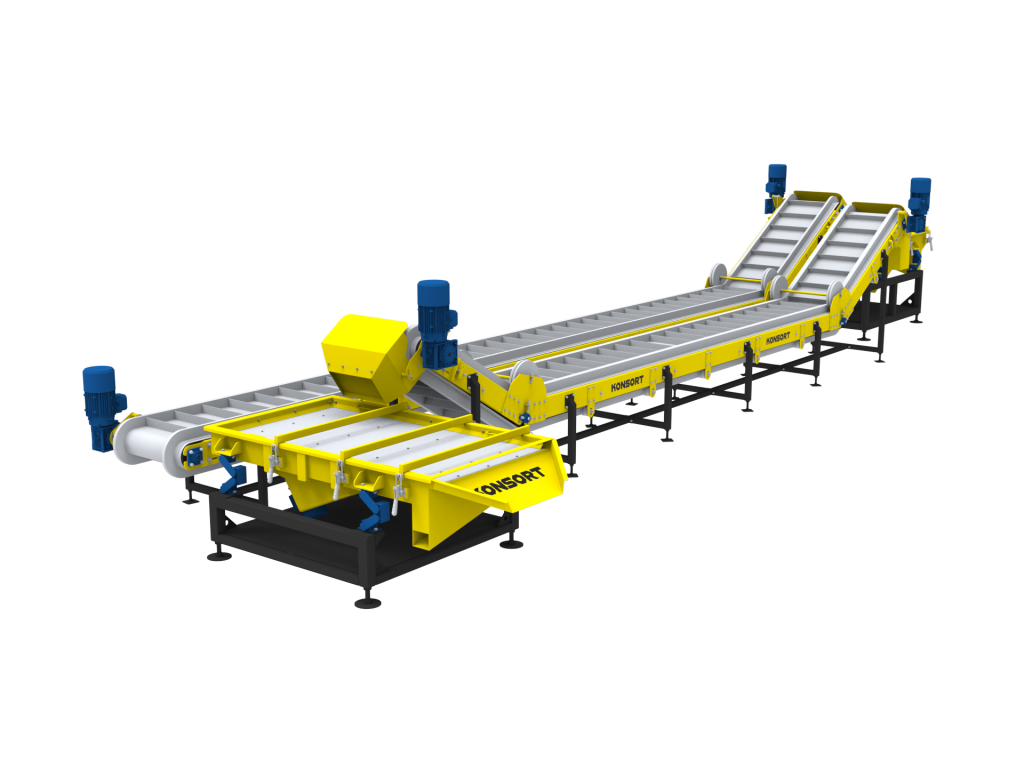

От отдельного транспортера до автоматизированной линии
Главная ценность модульного конвейера проявляется тогда, когда он становится частью технологического процесса.
Система может выглядеть так:
мойка → модульный конвейер → инспекция → калибровка → взвешивание → упаковка.
Или:
обработка продукта → транспортировка → охлаждение → контроль → упаковка.
В таком случае конвейер не просто перемещает продукцию, а синхронизирует работу отдельных участков производства.
KONSORT проектирует прямые и поворотные модульные конвейеры, а также комплексные линии для пищевой промышленности, переработки и других производственных процессов.
Вывод
Модульная лента имеет смысл не потому, что она технологичнее обычной. Она имеет смысл там, где ее конструкция решает конкретную производственную задачу.
Для одного предприятия это отвод воды после мойки. Для другого — транспортировка под углом. Для третьего — возможность быстро заменить поврежденный участок или построить поворотную транспортную трассу.
Поэтому хороший модульный конвейер начинается не с выбора ленты, а с анализа продукта и всего технологического процесса.
FAQ
Где используются конвейеры с модульной лентой?
В пищевой промышленности, переработке овощей и фруктов, мясо- и рыбопереработке, производстве полуфабрикатов, упаковке и других производственных процессах.
Можно ли использовать модульную ленту для пищевых продуктов?
Да, при условии применения материалов, предназначенных для контакта с пищевой продукцией, и правильной гигиенической конструкции оборудования.
Можно ли транспортировать мокрые овощи?
Да. Для таких процессов часто используют перфорированные модульные ленты, позволяющие отводить воду.
Что лучше: модульная или PVC-лента?
Зависит от процесса. Для простой транспортировки сухой продукции PVC-лента может быть экономичнее. Для влажных процессов, специальных поверхностей и сложных трасс преимущества может иметь модульная система.
Можно ли заменить отдельную часть модульной ленты?
Да. Поврежденные модули можно заменить без полной замены полотна.
Можно ли изготовить конвейер по индивидуальным размерам?
Да. Размеры, скорость, материал конструкции и тип модульной ленты подбираются под конкретный продукт и технологический процесс.
